J-JP500KN型液壓壓輥機

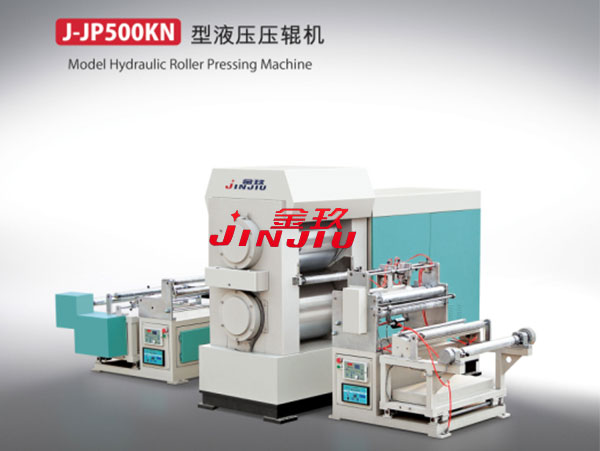

J-JP500KN型液壓壓輥機

1、用途：

       在二次電池生產工藝中，壓片工序與配漿、塗片（燒結）都是十分

       重用的工序，直接關係到電池的電化性能。500型液壓壓輥機是專為電

       池軋片設計的大噸位強力軋機。主要用於電池極片的等密度輥軋。利用

       氣液增壓泵將壓縮空氣的低壓轉換成液壓油的高壓，從而使軋輥間產生

       高達500噸的公稱壓力。適用於鋰電池及超級電容器體係中連續、間歇

       塗布及縱向留白的極片連續軋製工藝。

2、性能特點：

1)、極片寬度：50——450mm

2)、軋輥布局：兩輥上下水平布置。且兩輥同速傳動

3)、軋輥線壓力：Max3000KN

4)、輥隙可調範圍：0—2mm,數字設置調整精度0.001mm。兩輥間左右縫隙一致。

5)、輥壓精度：對輥後厚度偏差±0.002mm.(極片對輥前厚度偏差±0.003mm).

6)、軋機工作轉速：0～12r/min無極可調，且上、下線速度相等。

7)、控製方式：PLC、觸摸屏數控操作。

8)、氣液增壓泵自動控製係統液壓穩定; 控製係統使機器達到最佳性能。

9)、設有氣源超壓限定裝置,進料口設有安全裝置,可有效防止人體被誤操作傷害。

10)、整機設計合理、簡捷、安全，符合人體工學要求，融可靠性、實用性與安全性於一體。

11）、單11kw電機驅動控製的壓輥機控製單元簡易，壓力均勻。生產的產品亮度高，產品密度性好，沒有褶皺現象。

3、技術參數

1）型號：             J-JP-500KN

2）軋輥規格：          φ600 x 500 mm

3）軋麵有效尺寸：      Φ600×500mm

4）軋機工作運轉轉速：  0～25m/可調

5）輥 軋 精 度：        ±0.003mm

6）額 定 壓 力：        500T

7）軋輥線壓力：        Max3000KN可調

8）不衰減硬度層：      ≥15～18mm

9）軋輥硬度：          HRC≥66

10）軋輥圓柱度誤差：   ≤±0.0015mm

11）裝機徑向跳動誤差： ≤±0.002mm

12）可調軋輥間隙：      0 ～ 2mm設置調節精度0.001mm

13）軋輥表麵粗糙度：    Ra≤ 0.15

14）主 電 機 功 率：   11KW

15）電源：              3ph/380V/50Hz/18KW

16）氣源：              0.9Mpa

17）整機重量:           約7000Kg

18）外形尺寸:          2640㎜×1200㎜×2000㎜(長+寬+高)

19）機器顏色：        奶白色（可以根據用戶具體要求而定）
